Назначение

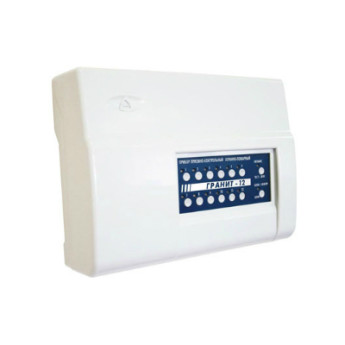

Прибор предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями. Прибор сообщает о происходящих на объекте событиях и обеспечивает включение устройств оповещения и передачу извещений на пульт централизованного наблюдения.

Приборы могут выдавать 9 видов извещений:

• «Норма» — передается замкнутым состоянием контактов реле ПЦН;
• «Тревога» — при срабатывании извещателя в охранном ШС;
• «Внимание» — при срабатывании одного извещателя в пожарном ШС;
• «Пожар» — при срабатывании двух извещателей в пожарном ШС;
• «Неисправность» — при коротком замыкании или обрыве пожарного ШС;
• «Сеть» — при наличии напряжения в сети;
• «Резерв» — при переходе прибора на питание от аккумулятора;
• «Разряд» — при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
• «Вскрытие» — при попытке снять крышку прибора.

При постановке и снятии ШС с охраны выполняется сброс сработавших пожарных извещателей, питающихся от ШС, который обеспечивается снятием напряжения со шлейфа на 2 с.

Прибор имеет светодиодные индикаторы состояния ШС и индикатор «Питание» для контроля напряжения питания и состояния аккумулятора.

Релейные выходы для подключения светового и звукового оповещателей. Световой оповещатель выключен, когда все ШС сняты с охраны, светится непрерывно после взятия ШС под охрану и мигает при любом нарушении ШС. Звуковой оповещатель выдает непрерывный сигнал при извещениях «Неисправность» и «Тревога» (длительностью до 3 мин) и прерывистые сигналы при извещениях «Внимание» (периодичность 2 с) и «Пожар» (периодичность 1 с).

Особенности

• 12 шлейфов сигнализации (ШС), которые могут быть как охранными, так и пожарными
• Может работать по одной из десяти встроенных тактик применения. Тактика работы прибора выбирается с помощью установленных на плате перемычек
• Управление вентиляцией
• Дополнительные возможности свободного программирования прибора с помощью программы «Конфигуратор Гранит» при подключении прибора к компьютеру кабелем USB AM/miniB
• Прибор контролирует состояние ШС по величине их сопротивления
• Поддержка работы с ключами Touch Memory
• Передача тревожных извещений на ПЦН по двум каналам выполняется разрывом линий ПЦН с помощью контактов реле
• Возможность постановки на охрану и снятия с охраны любого ШС по отдельности нажатием кнопки этого ШС. Постановка/снятие на охрану ШС подтверждается коротким звуковым сигналом
• Функция обучения ШС позволяет увеличить токовую нагрузку ШС до 2 мА
• Реализован режим охраны с «закрытой дверью» по первому ШС
• Для быстрой диагностики индикации есть кнопка «Тест», при нажатии которой проверяется работоспособность светодиодных индикаторов состояния ШС и внутреннего звукового преобразователя
• Прибор имеет встроенный источник резервного питания. Для продления срока службы аккумулятора есть электронная защита от глубокого разряда аккумулятора
• Электромеханическая блокировка органов управления режимами работы для защиты от несанкционированного управления прибором
• Может работать с интеллектуальным оповещателем «Призма-200И»
• Обеспечивается работа с токопотребляющими извещателями с напряжением питания 10-25 В. Отдельный выход 12 В для питания извещателей, защищённый от короткого замыкания.
